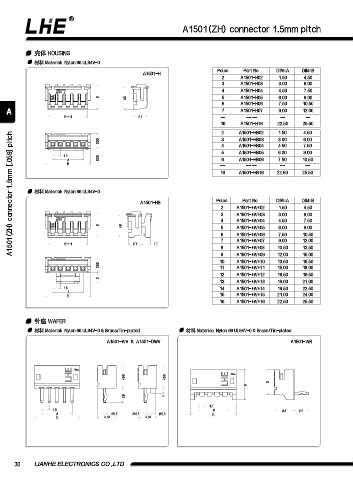

A1501(ZH) connector 1.5mm pitch

壳体 HOUSING
材料 Material: Nylon 66 UL94V-0

A1501-H Poles Part No. DIM=A DIM=B
2 A1501-H02 1.50 4.50
3 A1501-H03 3.00 6.00
4 A1501-H04 4.50 7.50
4.6
5 5 A1501-H05 6.00 9.00
6 A1501-H06 7.50 10.50
A 7 A1501-H07 9.00 12.00
B-1.1 2.7 -- -- -- -- --
16 A1501-H16 22.50 25.50
2 A1501-HB02 1.50 4.50
A1501(ZH) connector 1.5mm [.059] pitch
3.05 3 A1501-HB03 3.00 6.00
4 A1501-HB04 4.50 7.50
5 A1501-HB05 6.00 9.00
1.5
A 0.35 6 A1501-HB06 7.50 10.50
B
-- -- -- -- --
16 A1501-HB16 22.50 25.50

材料 Material: Nylon 66 UL94V-0
A1501-HB Poles Part No. DIM=A DIM=B
2 A1501-*W*02 1.50 4.50
3 A1501-*W*03 3.00 6.00
4 A1501-*W*04 4.50 7.50
4.6 5 A1501-*W*05 6.00 9.00
5
6 A1501-*W*06 7.50 10.50
7 A1501-*W*07 9.00 12.00
B-1.1 2.7 1.7
8 A1501-*W*08 10.50 13.50
9 A1501-*W*09 12.00 15.00
10 A1501-*W*10 13.50 16.50
3.05 11 A1501-*W*11 15.00 18.00
12 A1501-*W*12 16.50 19.50
2
13 A1501-*W*13 18.00 21.00
1.5 14 A1501-*W*14 19.50 22.50
A
B 15 A1501-*W*15 21.00 24.00
16 A1501-*W*16 22.50 25.50

针座 WAFER
材料 Material: Nylon 66 UL94V-0 & Brass/Tin-plated 材料 Material: Nylon 66 UL94V-0 & Brass/Tin-plated
A1501-WV & A1501-DWV A1501-WR

4.55 4.55
5
6
2.9 1
1.5
1.5 A 3.8 2.9
A 0.5 0.5 Ø 0.9 B
B 3.65 3.65

30 LIANHE ELECTRONICS CO.,LTD.
