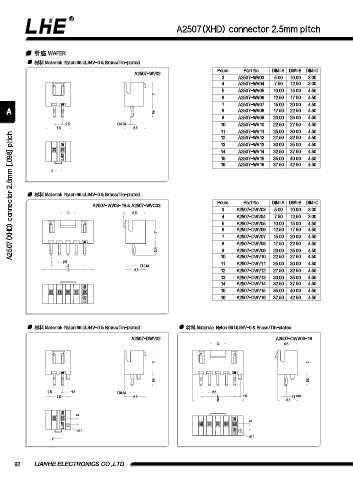

A2507(XHD) connector 2.5mm pitch

针座 WAFER
材料 Material: Nylon 66 UL94V-0 & Brass/Tin-plated

A2507-WV02 Poles Part No. DIM=A DIM=B DIM=C
3 A2507-WV03 5.00 10.00 3.00
4 A2507-WV04 7.50 12.50 3.00
5 A2507-WV05 10.00 15.00 4.50
7
6 A2507-WV06 12.50 17.50 4.50
7 A2507-WV07 15.00 20.00 4.50
A 3.4 8 A2507-WV08 17.50 22.50 4.50
9 A2507-WV09 20.00 25.00 4.50
2.5  0.64 10 A2507-WV10 22.50 27.50 4.50
7.5 6.5
11 A2507-WV11 25.00 30.00 4.50
A2507(XHD) connector 2.5mm [.098] pitch
12 A2507-WV12 27.50 32.50 4.50
13 A2507-WV13 30.00 35.00 4.50
14 A2507-WV14 32.50 37.50 4.50
15 A2507-WV15 35.00 40.00 4.50
16 A2507-WV16 37.50 42.50 4.50
2

材料 Material: Nylon 66 UL94V-0 & Brass/Tin-plated

A2507-WV03~16 & A2507-WVC03 Poles Part No. DIM=A DIM=B DIM=C
3 A2507-DWV03 5.00 10.00 3.00
C 6.5
4 A2507-DWV04 7.50 12.50 3.00
5 A2507-DWV05 10.00 15.00 4.50
6 A2507-DWV06 12.50 17.50 4.50
7
7 A2507-DWV07 15.00 20.00 4.50
8 A2507-DWV08 17.50 22.50 4.50
3.4 9 A2507-DWV09 20.00 25.00 4.50
10 A2507-DWV10 22.50 27.50 4.50
2.5
A  0.64 11 A2507-DWV11 25.00 30.00 4.50
B 5.8 12 A2507-DWV12 27.50 32.50 4.50
13 A2507-DWV13 30.00 35.00 4.50
14 A2507-DWV14 32.50 37.50 4.50
15 A2507-DWV15 35.00 40.00 4.50
16 A2507-DWV16 37.50 42.50 4.50

材料 Material: Nylon 66 UL94V-0 & Brass/Tin-plated 材料 Material: Nylon 66 UL94V-0 & Brass/Tin-plated
A2507-DWV02 A2507-DWV03~16
C 6.5

7 7

3.4 3.4
2.5 1.6  0.64 2.5
7.5 6.5 A 1.6  0.64
B 5.8

2
2
1
1
2

92 LIANHE ELECTRONICS CO.,LTD.
